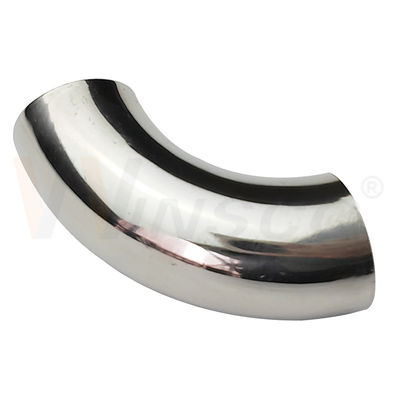

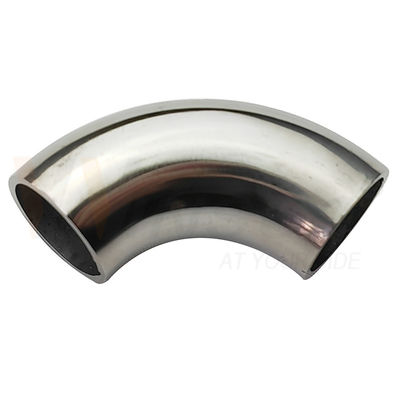

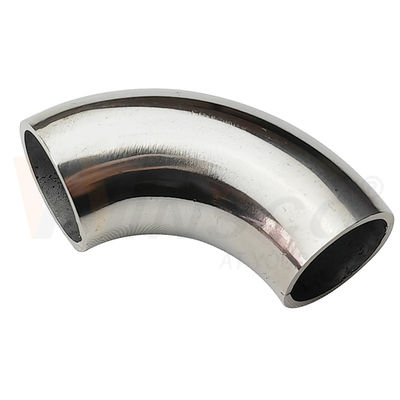

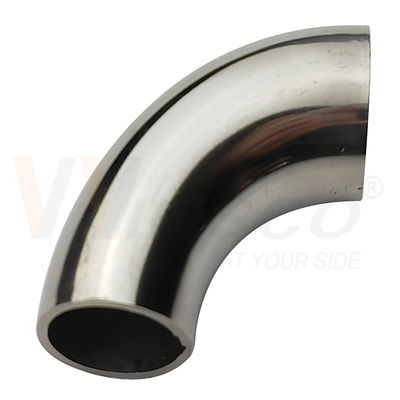

15.9mm (5/8 Inch) Đầu nối cong 90 độ lan can bằng thép không gỉ - Chiều dài cung 55mm
Một đầu nối cong hàn nối nhỏ gọn để khớp với Ống lan can bằng thép không gỉ OD 15.9mm / 5/8 Inch. Có sẵn các loại SS201, SS304 và SS316 với bề mặt hoàn thiện đánh bóng gương hoặc mờ/chải xước cho lan can trang trí đường kính nhỏ, lan can và các sản phẩm kim loại chế tạo.
OD 15.9mm / 5/8 InchĐầu nối cong 90 độCung 55mm / 2.17 InchĐộ dày thành 1.2 / 1.5mm201 / 304 / 316

Tổng quan sản phẩm

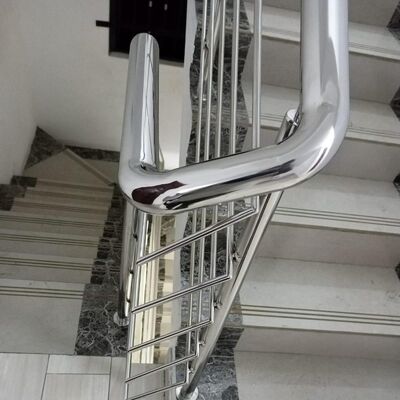

Đầu nối cong này tạo ra một khúc cua 90 độ mượt mà giữa các đoạn ống thép không gỉ tương thích. Chiều dài cung 55mm của nó tạo ra một khúc cua nhỏ gọn cho lan can kiến trúc nhẹ và chế tạo thép không gỉ tùy chỉnh. Để có mối nối sạch sẽ, OD, độ dày thành và bề mặt hoàn thiện của đầu nối cong nên được xác nhận với ống kết nối trước khi sản xuất.
Yêu cầu lắp đặt: 15.9mm là đường kính ngoài của đầu nối cong. Nó phải được khớp với OD và độ dày thành thực tế của ống; ống 16mm nên được xác nhận riêng thay vì giả định có thể thay thế cho nhau.
Thông số kỹ thuật
| Sản phẩm |
Đầu nối cong lan can / lan can thép không gỉ hàn nối 90 độ |
| Đường kính ngoài |
15.9mm / 5/8 Inch |
| Chiều dài cung |
55mm / khoảng 2.17 Inch |
| Độ dày thành |
1.2mm (0.047 Inch) hoặc 1.5mm (0.059 Inch) |
| Chất liệu |
Thép không gỉ AISI 201, AISI 304 hoặc AISI 316 |
| Bề mặt hoàn thiện |
Đánh bóng gương (PSS) hoặc mờ/chải xước (SSS) |
| Kết nối |
Kết nối hàn đối đầu / chế tạo; người lắp đặt nên xác nhận quy trình hàn |
| Tùy chỉnh |
Loại vật liệu, bề mặt hoàn thiện, kích thước, nhãn và bao bì tùy thuộc vào bản vẽ và số lượng xác nhận |
Tại sao đầu nối cong này giúp giảm rủi ro lắp đặt


Nhận dạng OD chính xácTham chiếu hệ mét và inch giúp người mua khớp đầu nối cong với ống dự định.
Chiều dài cung xác địnhKích thước cung 55mm hỗ trợ kiểm tra bố cục trước khi chế tạo.
Phối hợp bề mặt hoàn thiệnCác tùy chọn đánh bóng gương và mờ có thể được căn chỉnh với ống lan can kết nối.
Lựa chọn loại vật liệuChọn 201 cho nội thất khô, 304 cho mục đích kiến trúc chung hoặc 316 cho khu vực ven biển và hồ bơi.
Hàn có kiểm soátĐộ dày thành tương thích giúp việc căn chỉnh, hàn điểm và làm mịn mối hàn trở nên dễ đoán hơn.
Xác minh đơn hàngKích thước, vật liệu, bề mặt, số lượng và nhãn có thể được kiểm tra trước khi giao hàng.
Tham chiếu dòng đầu nối cong 90 độ
Biểu đồ dưới đây cho thấy dòng sản phẩm đầu nối cong VVINSCO rộng hơn. Xác nhận thông số kỹ thuật sản phẩm được làm nổi bật - OD 15.9mm, cung 55mm và độ dày thành đã chọn - trên báo giá và bản vẽ đã phê duyệt.

Quy trình hàn và hoàn thiện được đề xuất
- Xác minh OD ống 15.9mm, độ dày thành, loại vật liệu, góc 90 độ và yêu cầu cung 55mm.
- Cắt vuông, làm sạch và vát mép các đầu ống tiếp xúc.
- Sử dụng khuôn để căn chỉnh đầu nối cong và ống theo hướng 90 độ yêu cầu.
- Hàn điểm đối xứng, sau đó hoàn thành quy trình hàn TIG đã được phê duyệt.
- Làm mịn mối hàn cẩn thận và phục hồi vân mờ hoặc gương được chỉ định.
- Kiểm tra góc, độ thẳng hàng của mối nối, kích thước và bề mặt nhìn thấy trước khi lắp đặt.
Ghi chú kỹ thuật: Đây là một bộ phận lan can, không phải là phụ kiện ống áp lực được chứng nhận. Tải trọng lan can cuối cùng, thiết kế mối hàn, neo và lắp đặt phải tuân theo thông số kỹ thuật của kỹ sư dự án và quy định xây dựng địa phương.
Những gì cần gửi để báo giá
- OD yêu cầu: 15.9mm / 5/8 Inch
- Độ dày thành: 1.2mm hoặc 1.5mm
- Loại vật liệu: SS201, SS304 hoặc SS316
- Bề mặt hoàn thiện: đánh bóng gương hoặc mờ/chải xước, bao gồm yêu cầu vân
- Số lượng, đóng gói, điểm đến và bất kỳ bản vẽ hoặc mẫu nào
Câu hỏi thường gặp
Đầu nối cong này có lắp vừa ống 16mm không?
Không tự động. OD được liệt kê là 15.9mm. Xác nhận dung sai ống thực tế và mối nối hàn dự định trước khi đặt hàng.
Loại vật liệu nào được khuyến nghị gần biển hoặc hồ bơi?
SS316 là lựa chọn ưu tiên cho môi trường ven biển, hồ bơi và môi trường dễ bị ăn mòn clorua. Việc vệ sinh và bảo trì vẫn cần thiết.
VVINSCO có cung cấp ống tương thích không?
Có. Gửi loại vật liệu, OD, độ dày thành, bề mặt hoàn thiện, chiều dài và số lượng yêu cầu để đầu nối cong và ống có thể được đánh giá như một đơn hàng phối hợp.
Xác nhận khả năng tương thích trước khi sản xuất
Gửi cho VVINSCO của bạn OD ống, độ dày thành, loại vật liệu, bề mặt, số lượng và bản vẽ. Winsco Metal mang đến hơn 23 năm kinh nghiệm sản xuất và xuất khẩu thép không gỉ cho các đơn hàng lan can tiêu chuẩn và tùy chỉnh.
